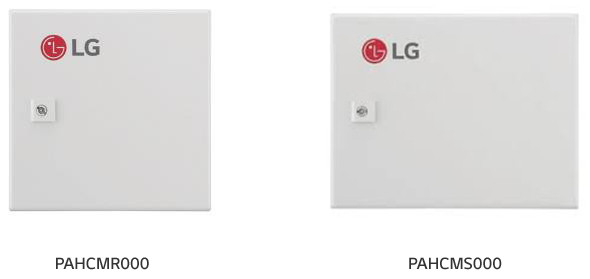

Блок управления испарителем LG PAHCMR000 / PAHCMS000
- В наличии
- Оптом и в розницу
- Код: PAHCMR000 / PAHCMS000
Цену уточняйте
- +7 (747) 750-80-25
Основные преимущества:
• Контроль циркуляции хладагента между наружным блоком и ПВУ
• Совместимость с ПВУ сторонних производителей
• Возможность интеграции в BMS по протоколу Modbus
• Необходим ЭРВ или ТРВ (приобретается отдельно)
Габаритные размеры, мм
|
Модель |
Ш |
Г |
В |
|
|
PAHCMR000 |
300 |
155 |
300 |
|
|
PAHCMS000 |
380 |
155 |
300 |
|
Совместимость систем
|
Модель |
PAHCMR000 |
PAHCMS000 |
|||
|
Применение |
Наружный блок |
Multi V |
Полупром. Сплит |
Multi V |
Полупром. Сплит |
|
ЭРВ |
● |
— |
● |
— |
|
|
ТРВ |
● |
— |
● |
— |
|
|
Центральное управление |
● |
● |
● |
● |
|
|
Габариты (ШхВхГ) |
300 х 300 х 155 |
380 х 300 х 155 |
|||
● : Применимо
— : Не применимо
Подключение к DDC через контактный сигнал
|
Функции |
PAHCMR000 |
PAHCMS000 |
Вход |
Электрическая спецификация |
|
|
Управление |
Статус |
Вкл. / Выкл. |
Вкл. / Выкл. |
Цифровой |
Без напряжения |
|
Выбор режима 1) |
Охлаждение / Нагрев |
Охлаждение / Нагрев |
Цифровой |
Без напряжения |
|
|
Температура обратного воздуха (помещение) 2) |
16 ~ 30℃ |
— |
Аналоговый |
DC 0-10В / 20mA |
|
|
Температура подаваемого воздуха 3) |
— |
— |
— |
— |
|
|
Скорость вентилятора 4) |
— |
Низкая / Средняя / Высокая |
Цифровой |
Без напряжения |
|
|
Термостат Вкл. / Выкл. |
Вкл. / Выкл. |
— |
Цифровой |
Без напряжения |
|
|
Производительность наружных блоков |
— |
40~100% |
Аналоговый |
DC 0-10В / 20mA |
|
|
Контроль производительности |
— |
● |
Аналоговый |
DC 0-10В / 20mA |
|
|
Контроль |
Статус 2) |
Вкл. / Выкл. |
Вкл. / Выкл. |
Цифровой |
Макс.: DC 30В/1A, AC 250В/1A |
|
Выбор режима |
— |
— |
Проверка с помощью сигнала управления |
||
|
Температура обратного воздуха (помещение) |
— |
— |
— |
— |
|
|
Температура подаваемого воздуха |
— |
— |
— |
— |
|
|
Скорость вентилятора 2) |
Низкая / Средняя / Высокая |
Низкая / Средняя / Высокая |
Цифровой |
Макс.: DC 30В/1A, AC 250В/1A |
|
|
Операция Разморозка 2) |
Размораживание / Нормальный |
Размораживание / Нормальный |
Цифровой |
Макс.: DC 30В/1A, AC 250В/1A |
|
|
Ошибка Авария 2) |
Ошибка / Норма |
Ошибка / Норма |
Цифровой |
Макс.: DC 30В/1A, AC 250В/1A |
|
|
Компрессор Вкл. / Выкл. |
— |
Вкл. / Выкл. |
Цифровой |
Макс.: DC 30В/1A, AC 250В/1A |
|
● : Применимо
— : Не применимо
1) Доступный режим работы можно варьировать в зависимости от настройки Управляющего комплекта
2) Эта функция может быть недоступна в зависимости от настройки коммуникационного комплекта. Для более подробной информации, пожалуйста, обратитесь к техническому каталогу
3) Температура нагнетаемого воздуха должна контролироваться напрямую через DDC
4) Для управления скоростью вентилятора с помощью контактного сигнала, порты DO для определения скорости вращения вентилятора должны быть соединены с блоком вентилятора
Подключение к DDC через протокол ModBus
|
Функции |
PAHCMR000 |
PAHCMS000 |
|||
|
Управление |
Статус |
Вкл. / Выкл. |
Вкл. / Выкл. |
||
|
Выбор режима 1) |
Охлаждение / Нагрев |
Охлаждение / Нагрев |
|||
|
Температура обратного воздуха (помещение) |
16 ~ 30℃ |
— |
|||
|
Температура подаваемого воздуха |
— |
16 ~ 30℃ |
|||
|
Скорость вентилятора 2) |
Низкая / Средняя / Высокая |
— |
|||
|
Термостат Вкл. / Выкл. |
— |
— |
|||
|
Контроль производительности |
— |
● |
|||
|
Контроль |
Статус |
Вкл. / Выкл. |
Вкл. / Выкл. |
||
|
Выбор режима 1) |
Охлаждение / Нагрев |
Охлаждение / Нагрев |
|||
|
Температура обратного воздуха (помещение) 3) |
-50 ~ 100℃ |
— |
|||
|
Температура подаваемого воздуха 3) |
— |
-50 ~ 100℃ |
|||
|
Скорость вентилятора |
Низкая / Средняя / Высокая |
— |
|||
|
Операция Разморозка |
Вкл. / Выкл. |
Вкл. / Выкл. |
|||
|
Ошибка Авария |
Код ошибки и Авария |
Код ошибки и Авария |
|||
|
Компрессор Вкл. / Выкл. |
Вкл. / Выкл. |
Вкл. / Выкл. |
|||
●: Применимо
— : Не применимо
1) Доступный режим работы можно варьировать в зависимости от настройки Управляющего комплекта
2) Для управления скоростью вращения вентилятора с помощью Modbus, порты DO для определения скорости вращения вентилятора должны быть подключены к блоку вентилятора.
Примечание. Карту памяти Modbus см. в техническом каталоге.
3) Необходимо подключение датчика температуры воздуха к соответствующему устройству
Подключение к LG контроллерам (ПУ и Центральный контроллер)
|
Функции |
PAHCMR000 |
PAHCMS000 |
|||
|
Управление |
Статус |
Вкл. / Выкл. |
Вкл. / Выкл. |
||
|
Выбор режима 1) |
Охлаждение / Нагрев |
Охлаждение / Нагрев |
|||
|
Температура обратного воздуха (помещение) |
16 ~ 30℃ |
— |
|||
|
Температура подаваемого воздуха 2) |
— |
16 ~ 30℃ |
|||
|
Скорость вентилятора 3) |
Низкая / Средняя / Высокая |
— |
|||
|
Термостат Вкл. / Выкл. |
— |
— |
|||
|
Контроль производительности |
— |
— |
|||
|
Контроль |
Статус 2) |
Вкл. / Выкл. |
Вкл. / Выкл. |
||
|
Выбор режима 1) |
Охлаждение / Нагрев |
Охлаждение / Нагрев |
|||
|
Температура обратного воздуха (помещение) 4) |
11 ~ 39.5℃ / -50 ~ 100℃ |
— |
|||
|
Температура подаваемого воздуха 5) |
— |
-50 ~ 100℃ |
|||
|
Скорость вентилятора 3) |
Низкая / Средняя / Высокая |
— |
|||
|
Операция Разморозка 6) |
Вкл. / Выкл. |
Вкл. / Выкл. |
|||
|
Ошибка Авария |
Код ошибки |
Код ошибки |
|||
|
Компрессор Вкл. / Выкл. 6) |
Вкл. / Выкл. |
Вкл. / Выкл. |
|||
1) Доступный режим работы можно варьировать в зависимости от настройки Управляющего комплекта. Для более подробной информации, пожалуйста, обратитесь к техническому каталогу
2) Этот диапазон может отличаться в зависимости от типа контроллера
3) Для управления скоростью вентилятора с помощью контактного сигнала, порты DO для определения скорости вращения вентилятора должны быть подключены к блоку вентилятора
Примечание: функция управления недоступна в случае использования вместе с DDC через контактный сигнал
4) Индивидуальный контроллер: 11 - 39.5℃ / -50 ~ 100℃ ; Централизованный контроллер: -50 ~ 100℃
5) Только с Центральным контроллером
6) Только с Индивидуальным пультом
|
Тип ПДУ |
Изображение ПДУ / Модель |
PAHCMR000 |
PAHCMS000 |
||
|
Индивидуальные |
Premium |
PREMTA000А |
● |
— |
|
|
Standard MULTI V |
PREMTB100 PREMTB100
(белый) (черный) |
● |
— |
||
|
Standard |
PREMTB001 PREMTBB01
(белый) (черный) |
● |
● 2) |
||
|
Центральные |
AC Ez |
PQCSZ250S0
|
● |
— |
|
|
AC Ez Touch |
PACEZA000
|
● |
— |
||
|
AC Smart |
PACS4B000 / PACS5A000 |
● |
● |
||
|
ACP 5 |
PACP5A000 |
● |
● |
||
|
AC Manager |
PACM4B000 / ACM5A000 |
● |
● |
||
|
BMS Gateway ACP LanWorks |
PLNWKB000 |
● |
— |
||
|
PDI |
PQNUD1S40 / PPWRDB000 |
● |
— |
||
Примеры подключения
1) Полупромышленное оборудование небольшой производительности: контроль температуры в помещении и температуры обратного воздуха
2) Полупромышленное оборудование небольшой производительности: контроль температуры воздуха подаваемого в помещение
• PI485 (PMNFP14A1) требуется для централизованного контроллера
• В случае применения DDC с контактным сигналом, температура нагнетаемого воздуха должна измеряться и контролироваться DDC
Примечание: для более подробной информации, пожалуйста, обратитесь к техническому каталогу
3) Малая-Средняя производительность Multi V + ЭРВ (электронно-расширительный вентиль) + IDU (внутренние блоки) + Температура обратного воздуха / Контроль температуры в помещении
4) Малая-Средняя производительность Multi V + ЭРВ (электронно-расширительный вентиль) + Контроль температуры подаваемого воздуха
• Несколько комплектов ЭРВ могут применяться с несколькими охладителями DX и PAHCMR000
• В случае применения DDC с контактным сигналом, температура нагнетаемого воздуха должна измеряться и контролироваться DDC
Примечание: для более подробной информации, пожалуйста, обратитесь к техническому каталогу
5) Большая производительность Multi V + ТРВ (термо-регулирующий вентиль) + Температура обратного воздуха / Контроль температуры в помещении
6) Большая производительность Multi V + ТРВ (термо-регулирующий вентиль) + Контроль температуры подаваемого воздуха
• Комплект ТРВ должен быть подключен к наружному блоку 1:1
• В случае применения DDC с контактным сигналом, температура нагнетаемого воздуха должна измеряться и контролироваться DDC
Примечание: для более подробной информации, пожалуйста, обратитесь к техническому каталогу
| Основные | |
|---|---|
| Производитель | Korea |
| Режим работы кондиционера | Охлаждение/обогрев |
- Цена: Цену уточняйте
